Нефтегазовый комплекс

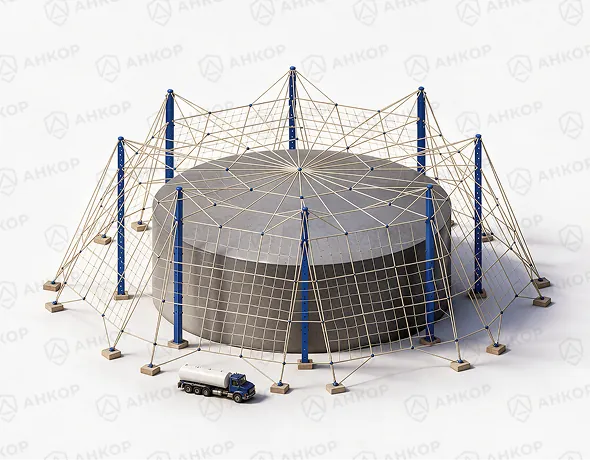

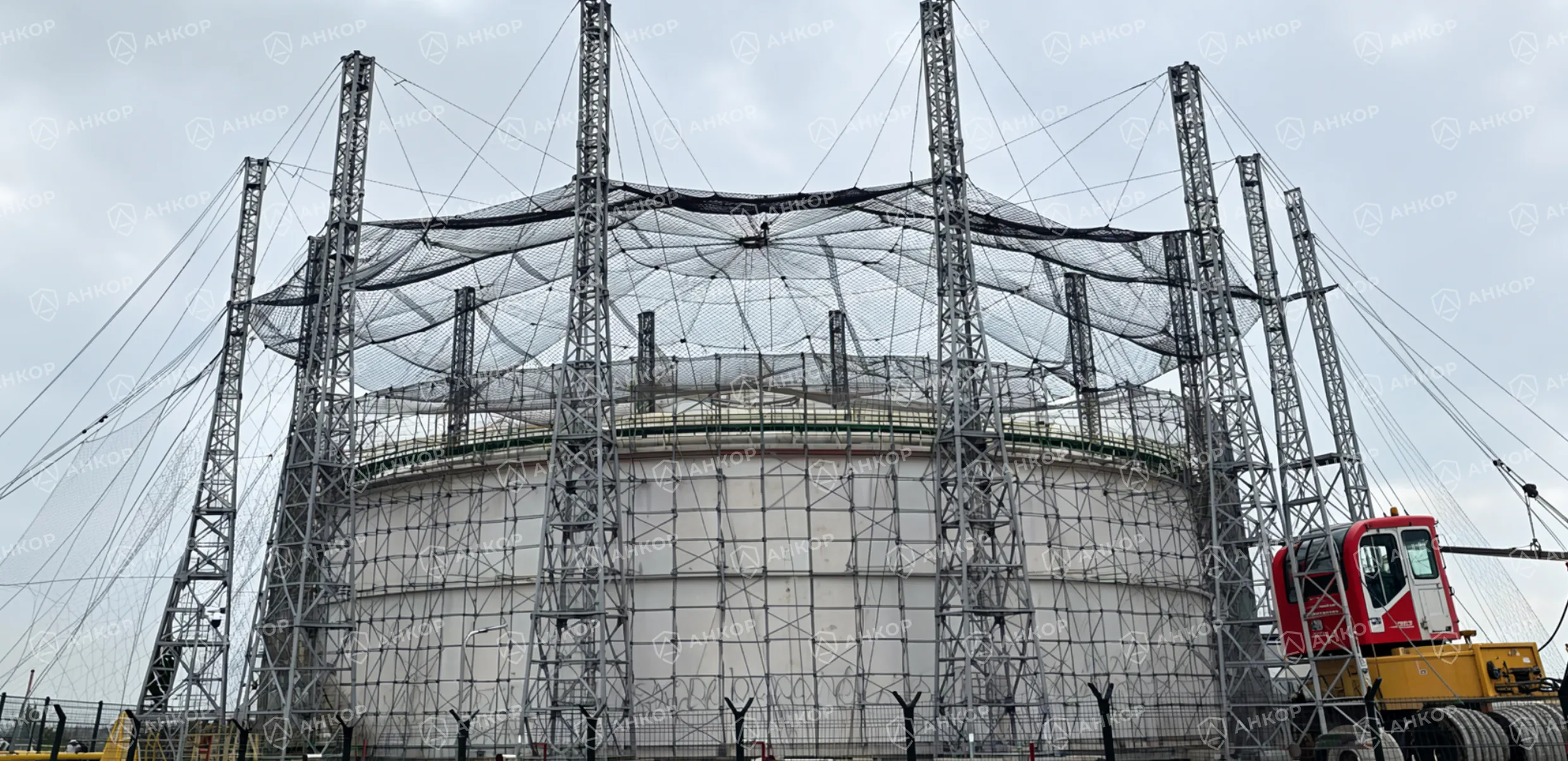

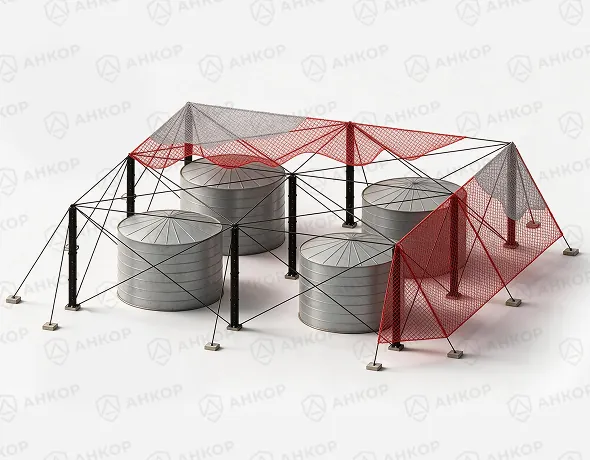

Резервуарные парки, насосные станции, эстакады, БЗА, колонное и технологическое оборудование.
АНО "ЦЕНТР КОМПЕТЕНЦИИ ПРОТИВОДЕЙСТВИЯ БЕСПИЛОТНЫМ СИСТЕМАМ"
Защитные конструкции от БПЛА
Проектирование, производство и монтаж. Создаём комплексные решения для объектов ТЭК, промышленности, транспорта и критической инфраструктуры.
Проектные параметры определяются после обследования объекта и оценки угроз.
Для опасных производственных объектов
С учётом требований СП 542
От обследования до паспорта изделия
Практический опыт
Выполненные объекты

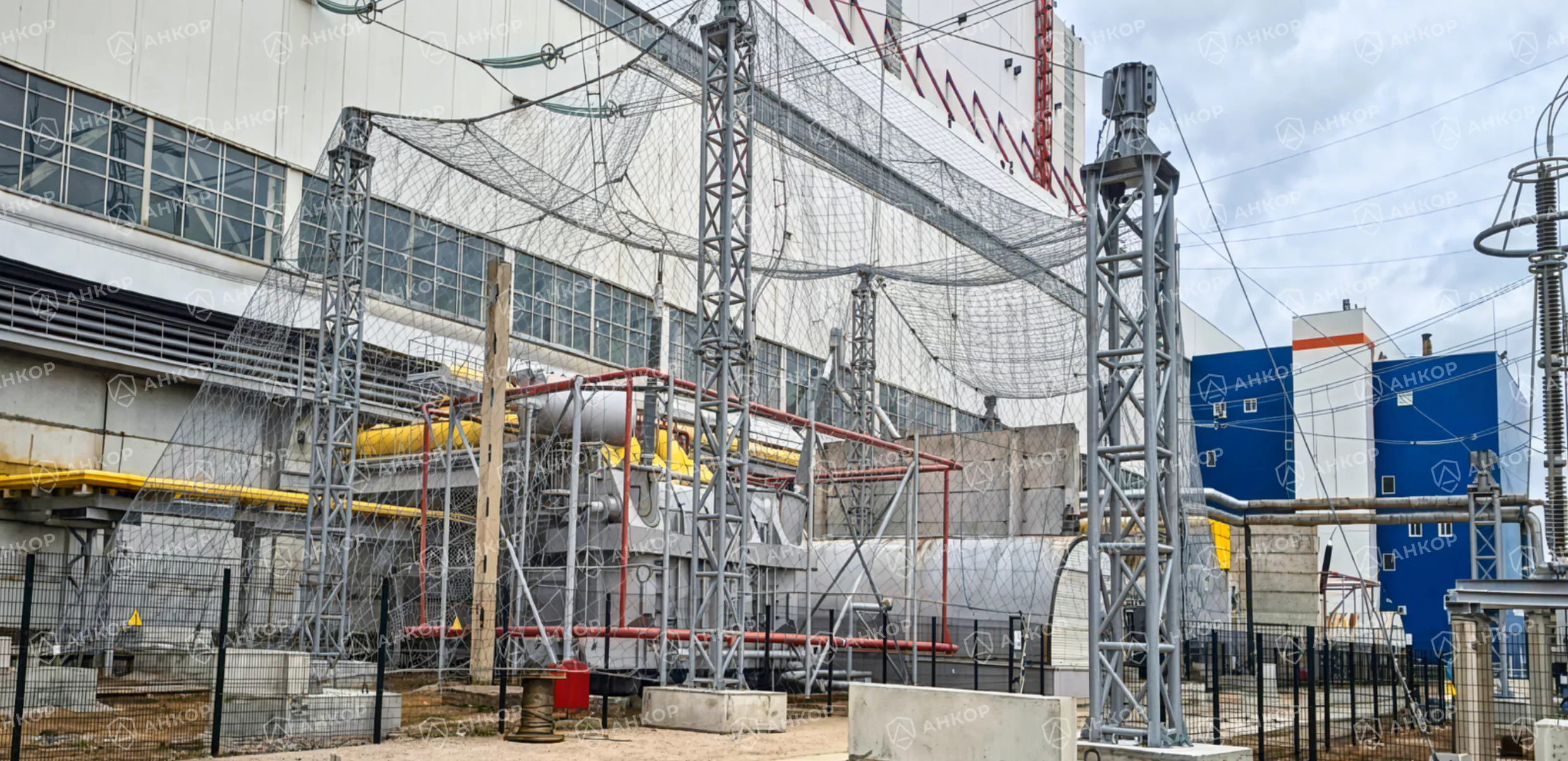

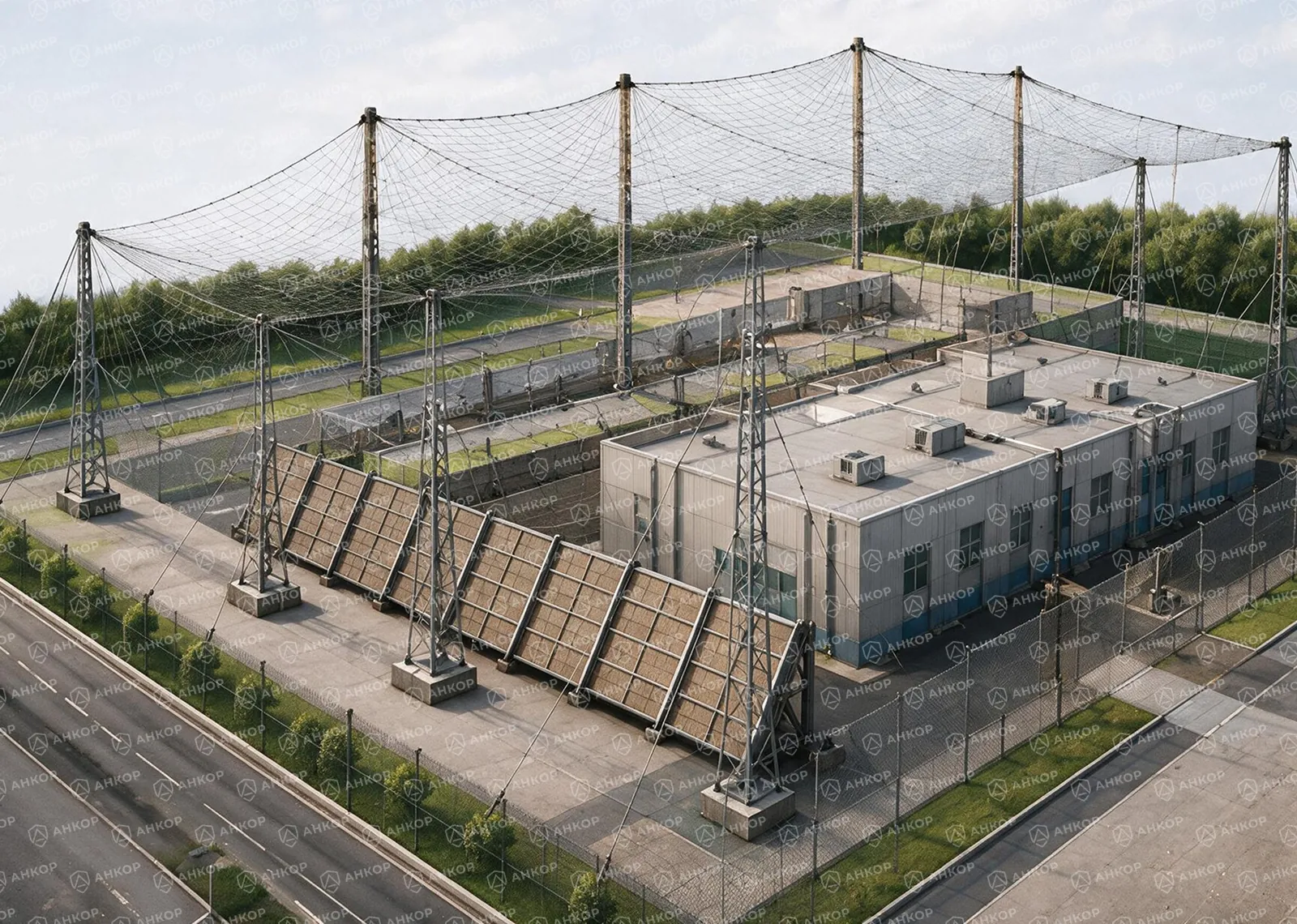

Реализованные силовые каркасы, сетчатые укрытия и защитные контуры для промышленных и энергетических площадок.
Где применяется

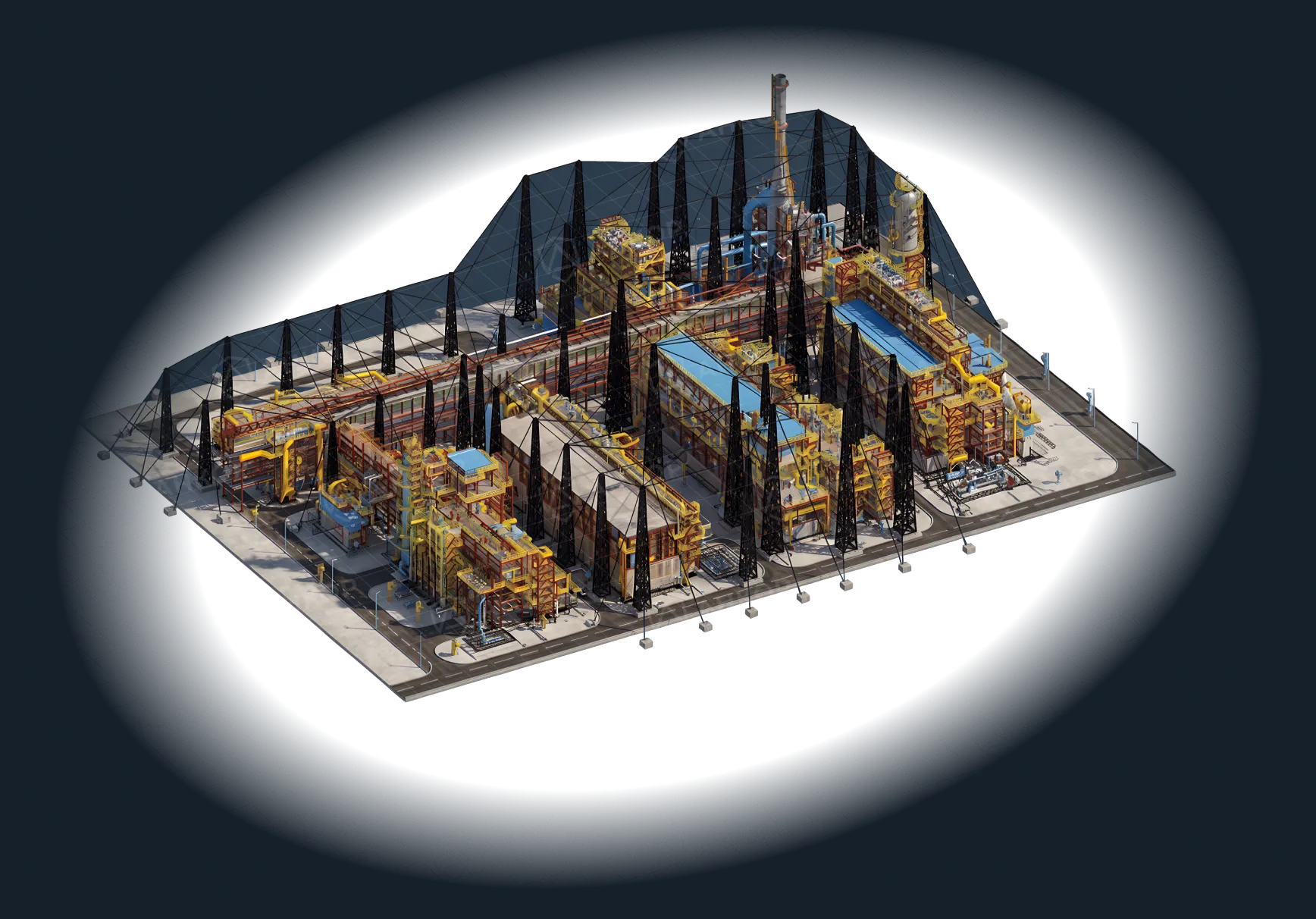

Защита для сложных технологических объектов
Конфигурация укрытия адаптируется к геометрии площадки, расположению оборудования и расчётному уровню угрозы.
Энергетика

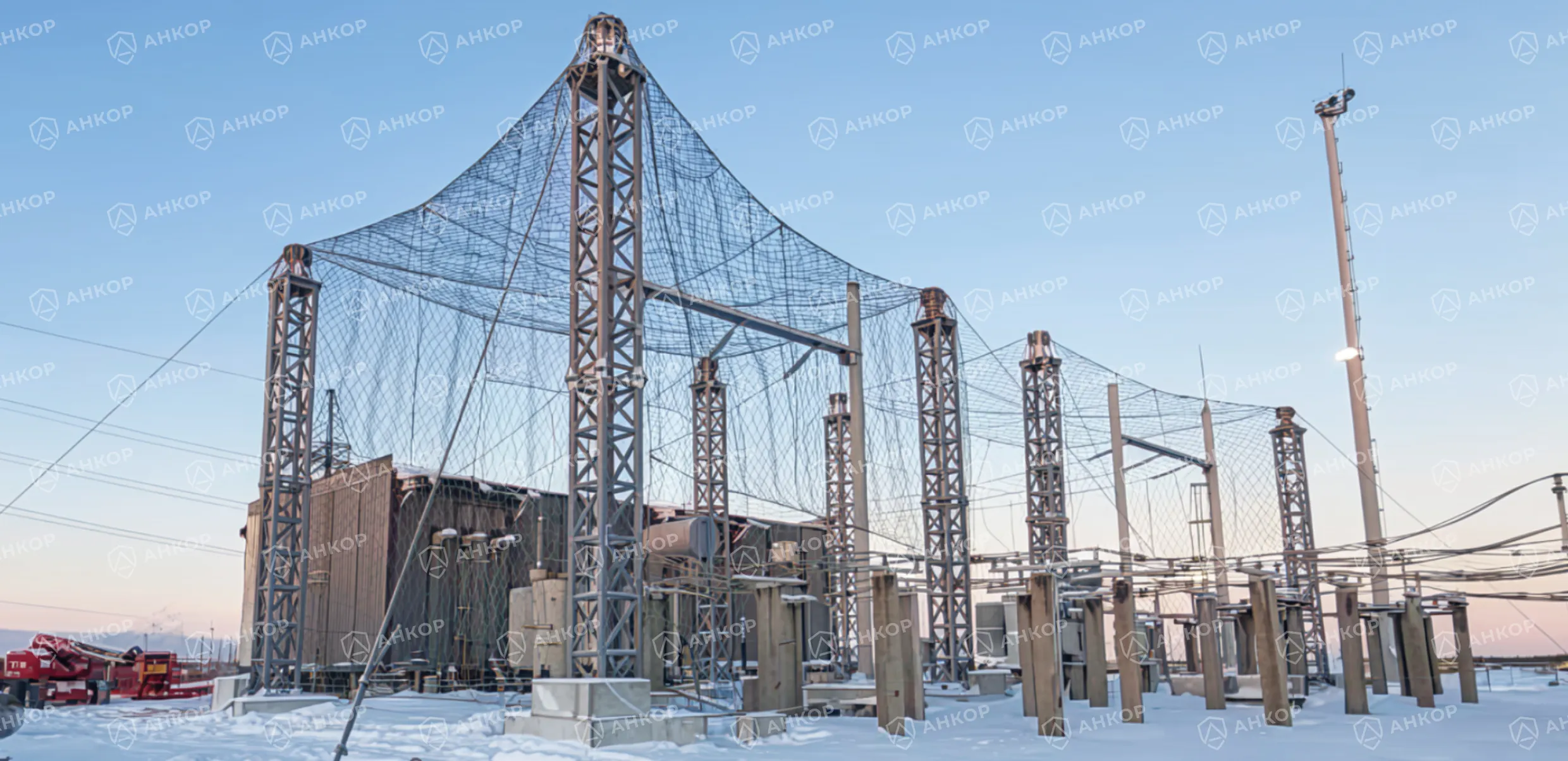

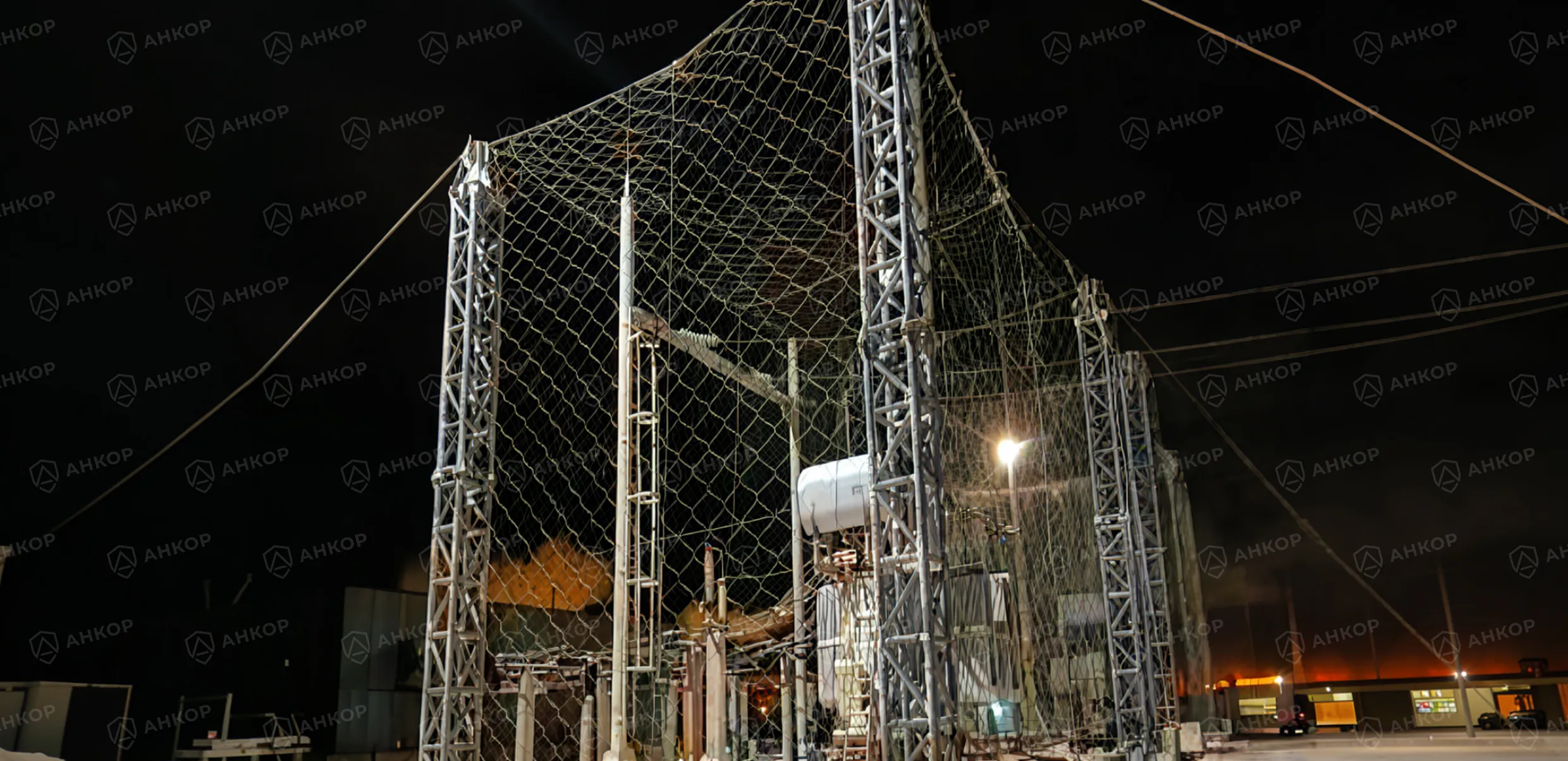

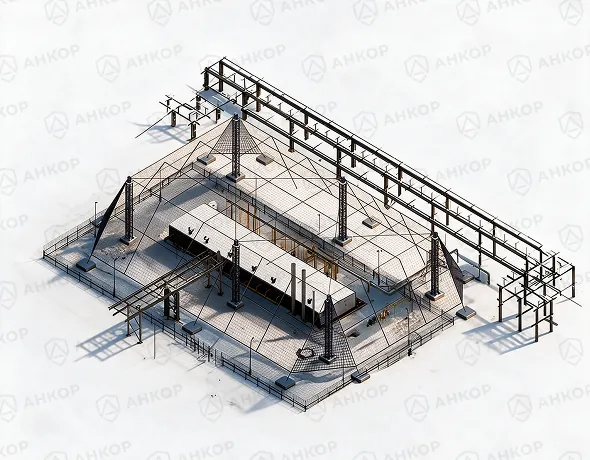

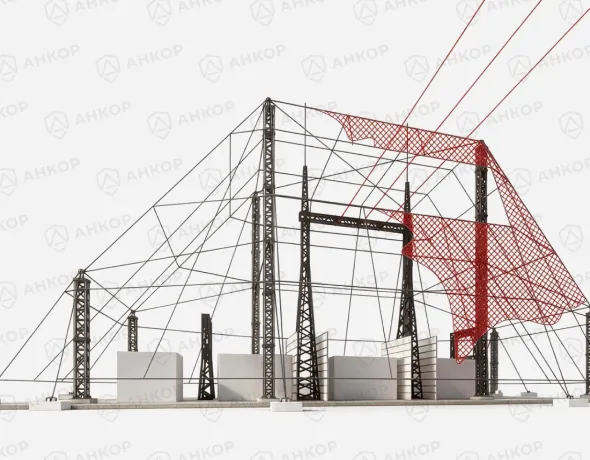

Трансформаторы, ОРУ и ОУТ, котельные, ТЭЦ, подстанции, объекты газового хозяйства.
Промышленность
Машиностроительные предприятия, химические производства, склады ЛВЖ, ГСМ и сжатых газов.
Инфраструктура

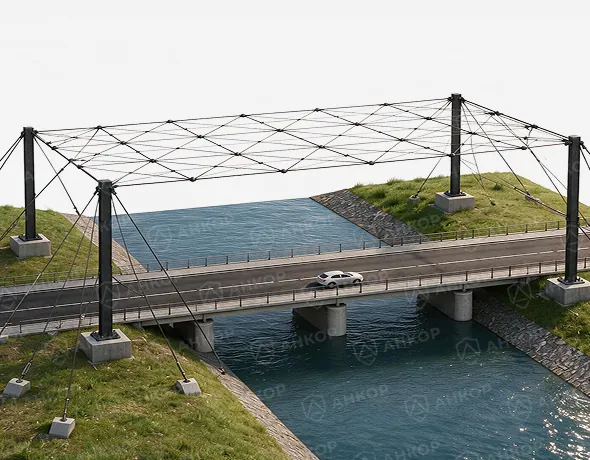

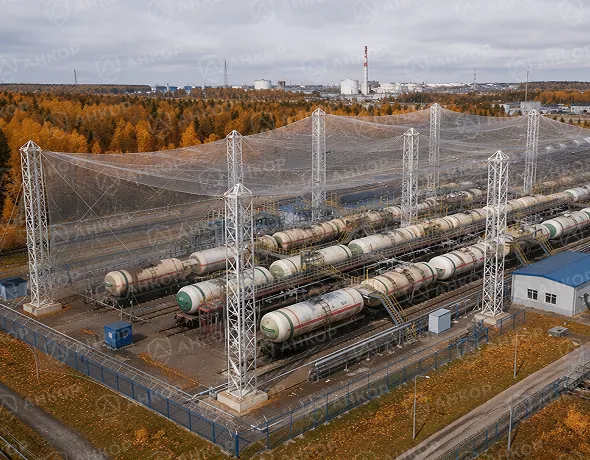

Транспортные узлы, товарные станции, стратегические объекты и критически важные площадки.
Проектирование
Сначала создаём точную модель защиты
Проектировочный отдел объединяет обследование, 3D-сканирование, расчёт нагрузок и рабочую документацию. Конструкция адаптируется к геометрии, коммуникациям и режиму работы каждого объекта.
Обследование и 3D-сканирование
Фиксируем геометрию, инженерные сети, технологические проходы и ограничения действующего производства.
Расчёт и моделирование
Проверяем силовую схему, динамические воздействия, взрывную волну и осколочные поля для выбранного сценария угрозы.
Рабочая документация
Выпускаем КМ, КЖ, РР, узлы, спецификации и данные для производства и монтажа.

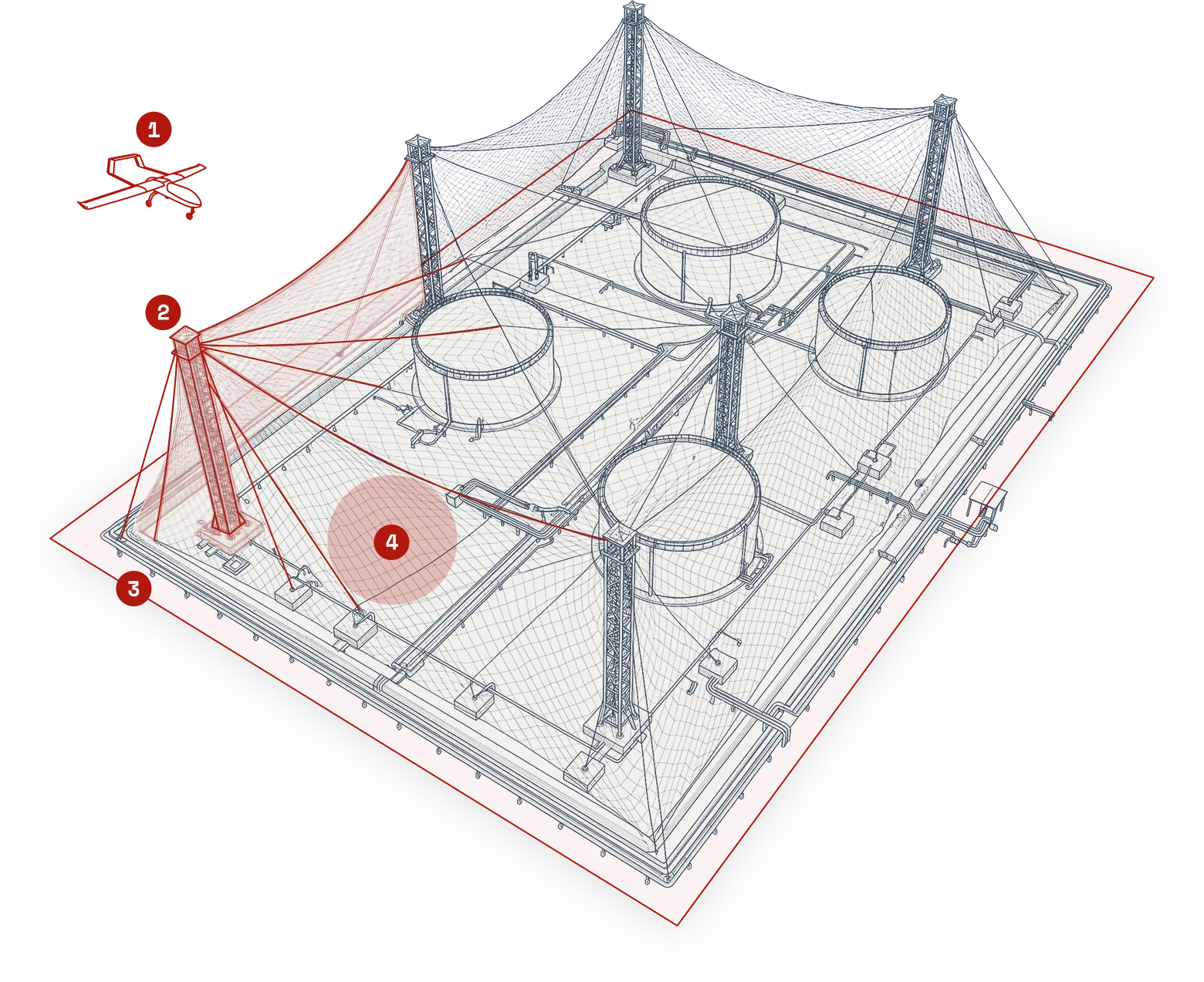

Инженерный расчёт
Не просто остановить БПЛА, а сохранить объект
Сетка — только один элемент системы. Защитный контур должен принять удар, распределить энергию и снизить воздействие взрывной волны, осколков и вторичных поражающих факторов.
Модель угроз
Учитываем массу и скорость аппарата, возможные направления подлёта, тип боевой части и безопасную дистанцию от оборудования.
Поглощение энергии
Силовая сетка работает совместно с тросовой подсистемой, тормозами и демпферами, рассчитанными на заданную динамическую нагрузку.
Геометрия площадки
3D-модель учитывает рельеф, застройку, инженерные сети, технологические проходы и независимость каркаса от защищаемого объекта.
Проверка решения
Применяем динамическое конечно-элементное моделирование удара, взрывной волны и осколочных полей; при необходимости предусматриваем натурные испытания.
Подход сформирован с учётом СП 542.1325800.2024, рекомендаций МЧС России 2024 года и анализа фактических сценариев атак на объекты промышленности и инфраструктуры.
Расчётные серии
Уровень защиты подбирается под сценарий угрозы
Параметры из презентации приведены для предварительного понимания. Итоговая конструкция определяется расчётом и проектной документацией.
| Серия | Макс | Средний | Лёгкий | Малый |
|---|---|---|---|---|
| БПЛА: масса / скорость | до 400 кг до 200 км/ч | до 250 кг до 200 км/ч | до 100 кг до 120 км/ч | до 30 кг до 60 км/ч |
| Кинетическая энергия | 617 кДж | 385 кДж | 55 кДж | 4 кДж |
| Тротиловый эквивалент | до 30 кг | 10–15 кг | 6–10 кг | до 6 кг |
| Рекомендованная дистанция | 5–15 м | 5–15 м | 3–10 м | 3–8 м |
Уровни «Средний», «Лёгкий» и «Малый» соответствуют классификации рекомендаций Минстроя России по защитным ограждающим конструкциям от БПЛА.
Производственная готовность

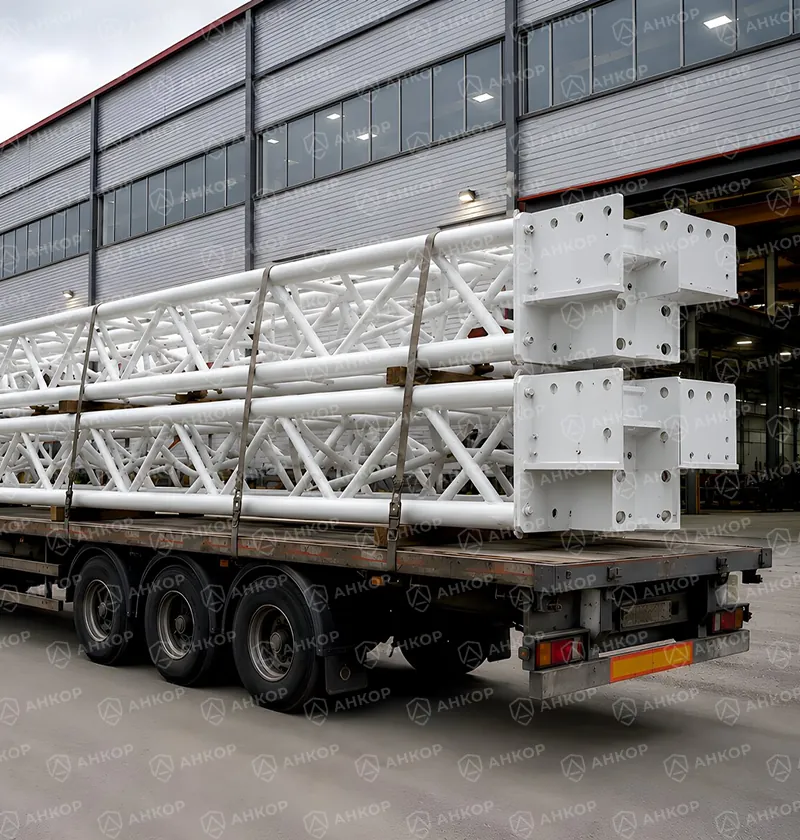

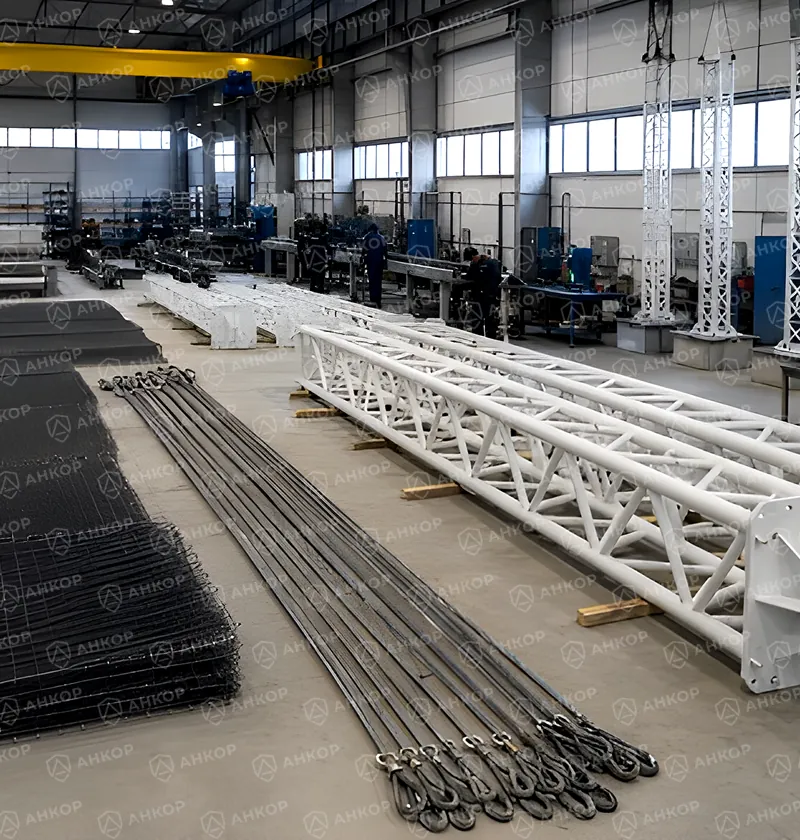

Типовые секции ускоряют изготовление и монтаж
Опоры, узлы крепления, тросы и сегменты сетки комплектуются под конкретный объект. На площадке элементы собираются слесарным способом.
BIMмодель и рабочая документация
КМ / КЖконструктивные разделы проекта
РРрасчёты и деталировка
Этапы работ
От обследования до паспорта изделия
Один контур ответственности: проектирование, комплектация, производство и монтаж.
- 01
Обследование
Сбор исходных данных, 3D-сканирование площадки, фиксация инженерных сетей и формирование модели угроз.
- 02
Концепция и 3D-модель
Подготовка ОТР, анализ возможных направлений подлёта, выбор схемы защиты и согласование базового решения.
- 03
Расчёты и документация
Динамическое моделирование удара и взрывной волны, разработка КМ, КЖ и РР, спецификация и калькуляция стоимости.
- 04
Производство
Изготовление конструкций, подготовка силовой и вспомогательной сетки.
- 05

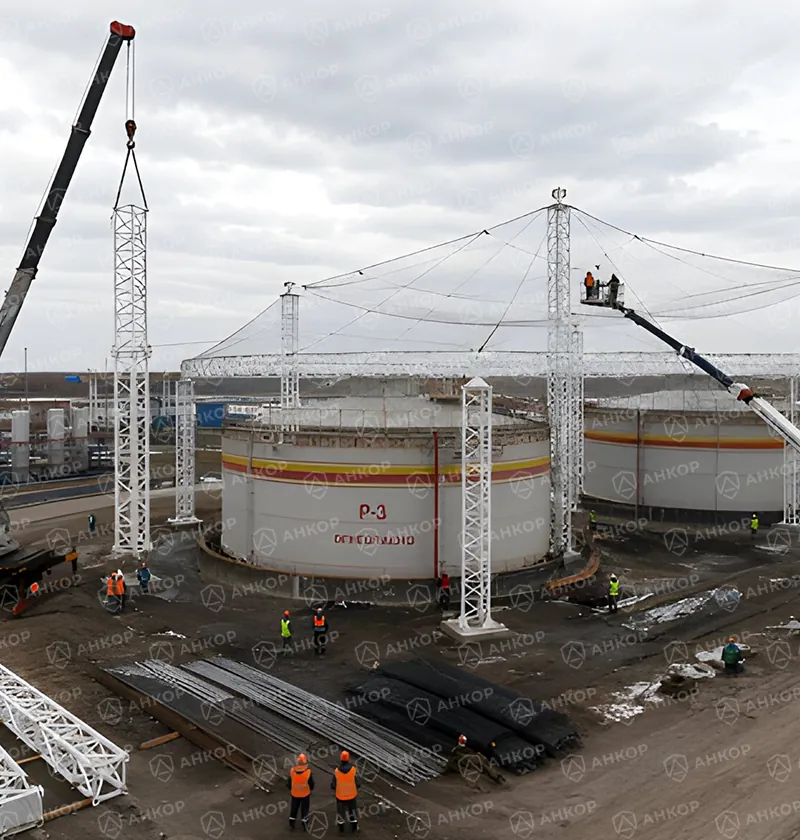

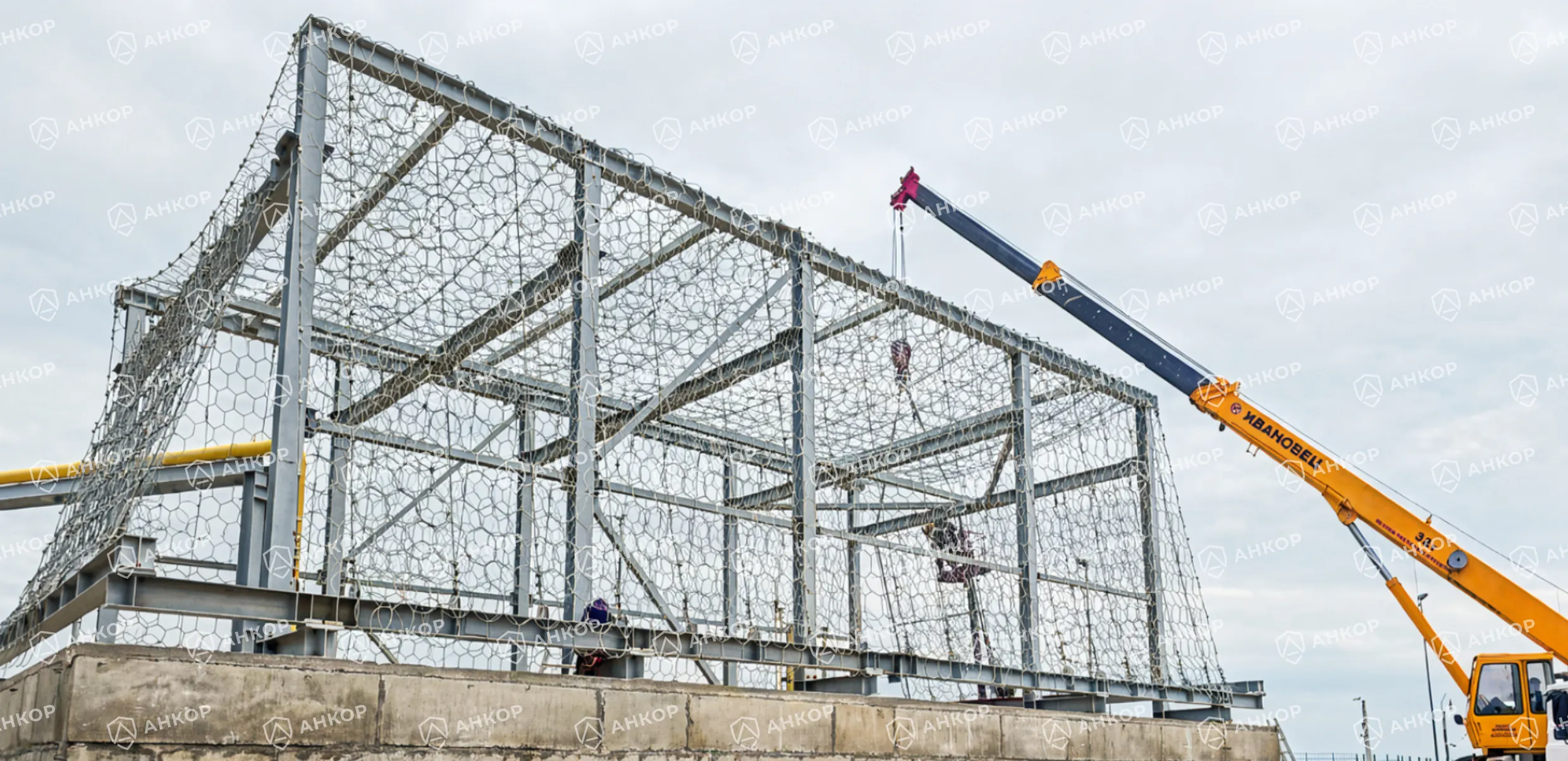

Монтаж и сдача
Сборка на объекте, исполнительная документация и паспорт изделия.
Преимущества
Решение для действующих производств
Некапитальная конструкция

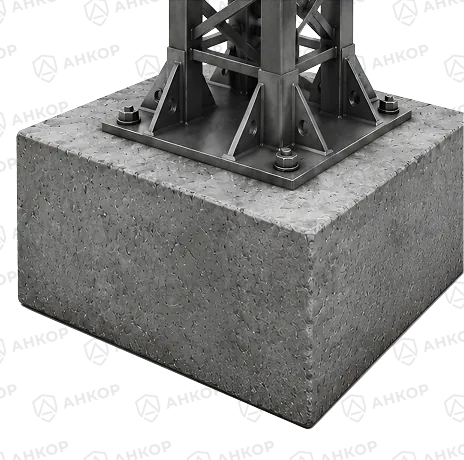

Незаглублённые фундаменты и независимый силовой каркас сокращают вмешательство в существующую площадку.
Универсальная геометрия

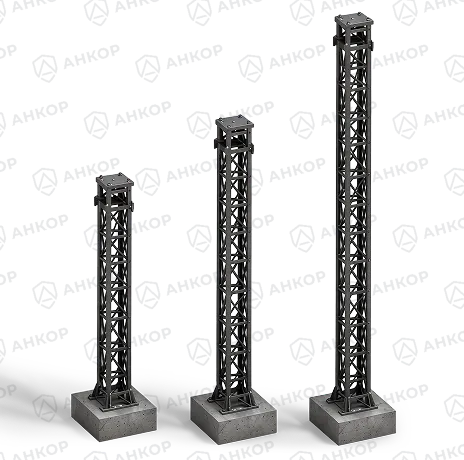

Опоры разной высоты и промежуточные точки позволяют повторять рельеф технологической цепочки.
Быстрый монтаж
Типовые секции и слесарная сборка помогают вести работы без сварки и открытого огня.
Эксплуатационная стойкость

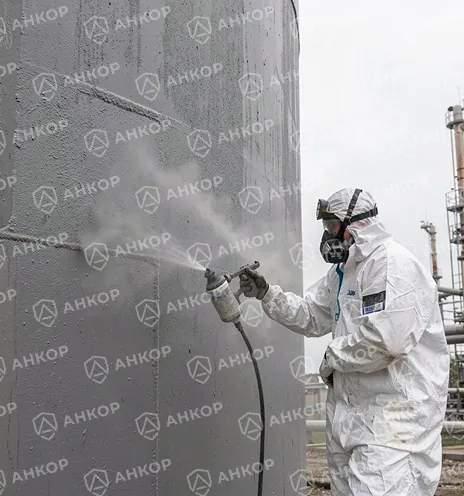

Оцинкованные элементы или антикоррозионные покрытия рассчитаны на промышленную эксплуатацию.
О компании
ООО "АНКОР" — один контур ответственности
Проектируем, производим и монтируем инженерные защитные конструкции для промышленных объектов и критической инфраструктуры.
Обследование объекта
Расчёты и проектирование
Производство конструкций
Монтаж и сдача
Работаем напрямую от технического задания до исполнительной документации и паспорта изделия.
Обсудить объект
Начните с обследования и исходных данных
Опишите объект и требуемый уровень защиты. Специалист уточнит исходные данные для предварительной оценки.
